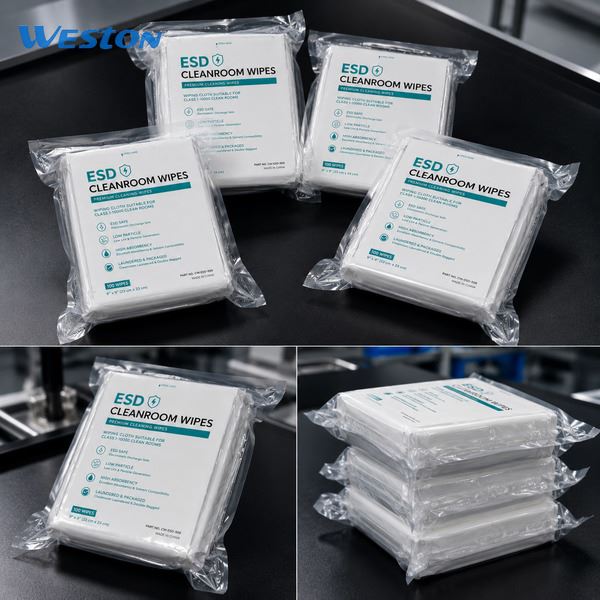

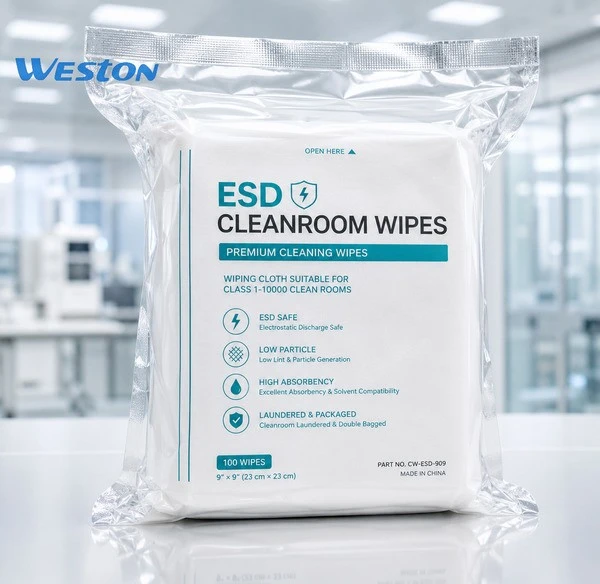

ESD Cleanroom Wipes - Laser-Sealed Edge, 9" × 9"
En ledende -renromsklut i fiber som trekker ut partikler og tapper statisk ladning i samme passasje, bygget for bruk i renrom i ISO klasse 4 (klasse 10).
Hvorfor denne servietten er annerledes
De fleste renromsservietter håndtakhellerfjerning av partiklerellerstatisk kontroll godt, og gå på akkord med den andre. Denne servietten er vevd - ikke laminert eller belagt - med ledende filament som går gjennom en polyester (eller polyester-nylon) base, slik at den anti-statiske ytelsen ikke vaskes av, slites tynt eller blekner etter gjentatt håndtering.
Kjerneproduktfunksjoner
Ledende gittervev, ikke et overflatebelegg
Vevd av polyester eller polyester-nylonfilament sammenflettet med høy-ledende garn. Fordi ledningsevnen er innebygd i selve vevstrukturen, holder den seg i løpet av serviettens levetid i stedet for å forringes etter noen få bruk som sprayet-på anti-statiske behandlinger.
01
Overflatemotstand innstilt for ESD-sensitiv håndtering
Overflateristivitet på 10⁵–10¹¹ Ω - tørker ned mikrostøv mens den aktivt trekker statisk ladning vekk fra komponenten eller overflaten som rengjøres, i stedet for å bare flytte rundt støv.
02
Rask statisk spredning
Statisk nedbrytningstid under 1,5 sekunder, med triboelektrisk (friksjons-generert) spenning holdt under 100V. Begge verdiene kan justeres til kundens prosesskrav.
03
Laser-forseglede kanter
Kanter er laser-kuttet og forseglet i stedet for rosa eller presset, noe som stopper det frynsende og løse-fiberavfallet som vanlige kuttekanter produserer - viktig i ethvert miljø der en bortkommen tråd i seg selv er en forurensningsrisiko.
04
Konfigurerbar ledende fiberavstand
Avstanden mellom ledende garn kan justeres (1 cm, 1,5 cm, 2 cm eller tilpasset) avhengig av hvor aggressivt anti-kravet er for en gitt linje.
05
Produktspesifikasjoner
|
Attributt |
Verdi |
Spesifikasjonstoleranse |
Testmetode |
|
Materiale |
100 % polyester |
- |
- |
|
Størrelse (L × B) |
22,7 × 22,4 cm (≈9" × 9") |
22.8 ± 5% |
IEST-RP-CC004.3 |
|
Tykkelse |
420 μm |
300–500 μm |
IEST-RP-CC004.3 |
|
Basisvekt |
118 g/m² |
120 ± 5% |
IEST-RP-CC004.3 |
|
Sorbensitet, iboende |
2,76 cc/g |
Større enn eller lik 2,5 cc/g |
IEST-RP-CC004.3 |
|
Sorbensitet, ytre |
346,72 cc/m² |
Større enn eller lik 260 cc/m² |
IEST-RP-CC004.3 |
|
Sorptiv rate |
1 sekund |
Mindre enn eller lik 5 sekunder |
IEST-RP-CC004.3 |
|
Partikkelantall (større enn eller lik 0,3μm) |
123 |
Mindre enn eller lik 300 (Ea/ft³) |
IEST-RP-CC004.3 |
|
Overflatemotstand |
10⁵–10¹¹ Ω |
Prosess-justerbar |
- |
|
Statisk nedbrytningstid |
< 1.5 seconds |
Prosess-justerbar |
- |
|
Triboelektrisk spenning |
< 100V |
Prosess-justerbar |
- |
|
Kantfinish |
Laser-forseglet |
- |
- |
|
Ledende fiberavstand |
1 cm / 1,5 cm / 2 cm (tilpasset tilgjengelig) |
- |
- |
Samsvars- og testrapportsammendrag
Hvert produksjonsparti er testet for restriksjoner på stoffer. Nedenfor er et sammendrag av resultatene fra testrapport nr. CANEC25022464207, kjørt til IEC 62321 (tilsvarer EN 62321) ved bruk av ICP-OES/AAS, UV-Vis og GC-MS. Grensene det henvises til er fra RoHS-direktivet (EU) 2015/863.
|
Testelement |
Begrense |
Enhet |
MDL |
Resultat |
|
Lead (Pb) |
1000 |
mg/kg |
2 |
ND |
|
Kvikksølv (Hg) |
1000 |
mg/kg |
2 |
ND |
|
Kadmium (Cd) |
100 |
mg/kg |
2 |
ND |
|
Seksverdig krom (Cr(VI)) |
1000 |
mg/kg |
8 |
ND |
|
Summen av polybromerte bifenyler (PBB) |
1000 |
mg/kg |
- |
ND |
|
Summen av polybromerte difenyletere (PBDE) |
1000 |
mg/kg |
- |
ND |
|
DEHP |
1000 |
mg/kg |
50 |
ND |
|
BBP |
1000 |
mg/kg |
50 |
ND |
|
DBP |
1000 |
mg/kg |
50 |
ND |
|
DIBP |
1000 |
mg/kg |
50 |
ND |
Alle individuelle mono- til deka-bromerte bifenyl- og difenyleterhomologer ble også testet individuelt og rapportert som ND (MDL 25 mg/kg hver). Fullstendige resultater tilgjengelig på forespørsel.
Ytterligere dokumentasjon tilgjengelig:
- RoHS-testrapport
- Rapport om halogeninnhold
- Testrapport for silikonolje
- Metal Ion-rapport
- Rapport om bruddstyrke (strekk).
- Renslighet / partikkelrapport (IEST-metoden)
Hvor denne servietten brukes

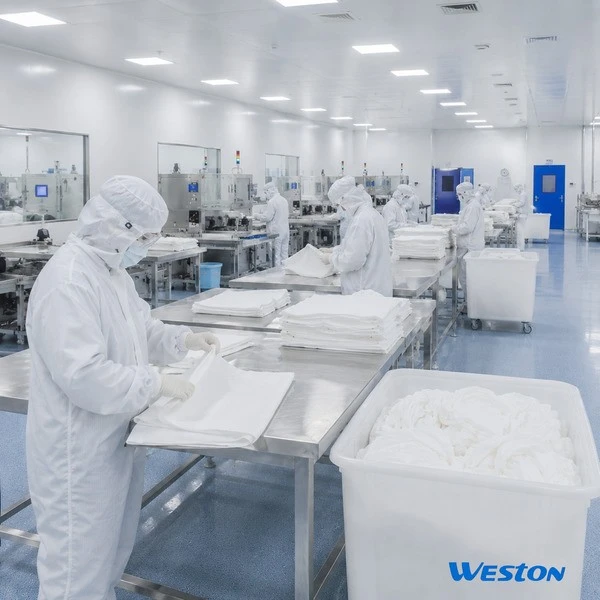

ISO klasse 4 (klasse 10) rengjøring og pakking
Hver produksjonsbatch kontrolleres mot de anti-statiske verdiene ovenfor før utgivelsen, slik at wipeens ESD-ytelse bekreftes parti-for-parti i stedet for antatt fra et spesifikasjonsark.
Renslighet bekreftet til IEST-protokollen
Partikkelavgivelse og absorpsjonsevne måles ved hjelp av IEST-RP-CC004.3-metoden, den samme standarden som refereres til i spesifikasjonstabellen ovenfor -, slik at renroms QA-team kan krysse-sjekke innkommende partier mot en kjent testmetode i stedet for en proprietær.
Prosess-matchet ledende avstand
Fordi avstanden mellom ledende fibre kan konfigureres, kan den samme bunntørkeren stilles inn for linjer med forskjellig statisk følsomhet -, for eksempel en bredere avstand på 2 cm for generelle håndteringsområder, og en tettere avstand på 1 cm for stasjoner som håndterer uemballerte ESD-sensitive komponenter.
Eksempel på bruk
En halvlederemballasjelinje som håndterer uskjermede komponenter mellom test- og ladetrinnene for -skuff trengte en klut som ikke ville etterlate fibre på brettoverflater (laser-forseglet kant) og kunne bringe triboelektrisk ladning på komponentoverflaten under 100V før neste håndteringstrinn (oppfylt av<1.5s static decay spec). Batch-level anti-static verification let the line's incoming QC skip a secondary in-house resistance check.
Ofte stilte spørsmål
